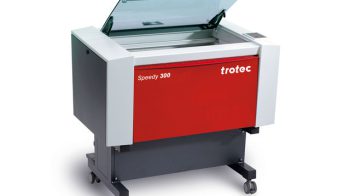

TROTEC SPEEDY 300 LASER CO2 /



PRÉSENTATION DE L’OUTIL :

Une découpeuse laser est une machine-outil numérique permettant de découper très précisement des matériaux de fines épaisseurs. Un tube laser projette un rayon lumineux réfléchi par un jeu de miroirs puis concentré à l’aide d’une lentille sur le matériau à découper. Cette lentille placée verticalement dans une buse se déplace sur deux axes X et Y suivant un tracé de découpe ou de gravure préalablement établi. Ce tracé est généré par un logiciel de modélisation 2D puis transformé en mouvement grâce au logiciel pilote de la machine.

L’utilisateur peut  varier le rapport puissance laser, vitesse de découpe en fonction du matériau à découper. Ces données sont disponibles sur l’ordinateur de contrôle;

SURFACE DE DÉCOUPE :

700 mm x 400mm

MATÉRIAUX USINABLES & OUTILS :

  • plaques de PMMA, acrylique, polypropylène, bois massif (gravure) bois de placage (découpe), cuir, tissus; carton gris, papiers
    • Attention la découpe de PVC est formellement interdite, en cas de doute, ne coupez pas le matériau inconnu.
    • Le caoutchouc ne peut être découpé au FACLAB, les filtres installés ne sont pas adaptés à ce matériau.
  • jeu de lentilles de découpe et gravure – étalons de distance focale.
  • Filtres & extracteur de fumées

PUISSANCE DU LASER :

  • 80W
  • ACCESSIBILITÉ :
  • Après initiation ou formation payante.

LOGICIELS ASSOCIÉS :

  • MODÉLISATION 2D : ILLUSTRATOR, INKSCAPE, COREL DRAW
  • PILOTE TROTEC : JOB CONTROL

MODE :

  • Contributif & payant

SITE DU CONSTRUCTEUR :

https://www.troteclaser.com/fr

MANUELS :

TROTEC LASER

SPEEDY 300 (english version)

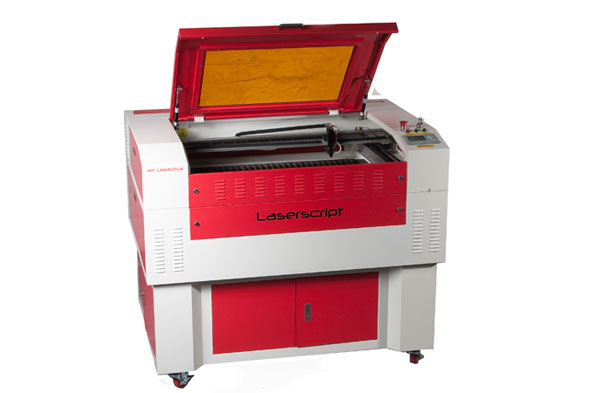

DÉCOUPEUSE LASER 6040 PRO HPC /



PRÉSENTATION DE L’OUTIL :

Une découpeuse laser une machine-outil numérique permettant de découper des matériaux de fines épaisseurs. Un tube laser projette un rayon lumineux réfléchi par un jeu de miroirs puis concentré à l’aide d’une lentille sur le matériau à découper. Cette lentille placée verticalement dans une buse se déplace sur deux axes X et Y suivant un tracé de découpe ou de gravure préalablement établi. Ce tracé est généré par un logiciel de modélisation 2D puis transformé en mouvement grâce au logiciel pilote de la machine.

Le rapport puissance laser, vitesse de découpe varie en fonction du matériau à découper. Ces données sont disponibles sur l’ordinateur de contrôle;

SURFACE DE DÉCOUPE :

400 x 600 mm

MATÉRIAUX USINABLES & OUTILS :

  • plaques de PMMA, acrylique, PP, POM, MDF 3mm, contreplaqué d’okoumé ou peuplier, papiers, carton gris
    • Attention la découpe de PVC, est formellement interdite, en cas de doute, ne coupez pas de matériau inconnu.
  • jeu de lentilles de découpe – étalons de distance focale.
  • Filtres & extracteur de fumées

PUISSANCE DU LASER :

  • 60W
  • ACCESSIBILITÉ :
  • Après initiation

LOGICIELS ASSOCIÉS :

  • MODÉLISATION 2D : ILLUSTRATOR, INKSCAPE
  • PILOTE HPC : LASERCUT

MODE :

  • Contributif

SITE DU CONSTRUCTEUR :

http://www.laserscript.co.uk/
